Predpogoji: RJ Full Form

RJ45 je dobro znan povezovalni priključek za ethernet, ki uporabnikom omogoča povezavo prek žičnega interneta. obstajajo tudi druga vrata, ki delujejo enako, vendar se RJ45 pogosto uporablja in je najpogostejši v vmesnikih za žično internetno povezavo. To je ethernetni kabel, sestavljen iz 8 žic (4 pari žic). Ti kabli sledijo določeni barvni kodi glede na razporeditev žic.

Vrste ethernetnih kablov:

1. Koaksialni kabel: Je kabel, sestavljen iz notranjih vodnikov, obdanih s koncentričnim prevodnim oklopom, z dvema ločenima dielektrikoma. veliko teh kablov je tudi pokritih z zaščitnim zunanjim plaščem. Uporabljajo se predvsem za prenos visokofrekvenčnih električnih signalov.

2. Kabli s prepletenimi paricami: to so vrste žic, ki se uporabljajo v komunikaciji, pri katerih sta dva vodnika enega tokokroga zvita skupaj za izboljšanje elektromagnetne združljivosti.

3. Kabel iz optičnih vlaken: ta kabel je znan tudi kot kabel iz optičnih vlaken, je sklop, podoben električnemu kablu, vendar vsebuje eno ali več optičnih vlaken, ki se uporabljajo za prenos svetlobe. Ti kabli se uporabljajo za visoko zmogljivo podatkovno omrežje na dolge razdalje.

10 ml je koliko

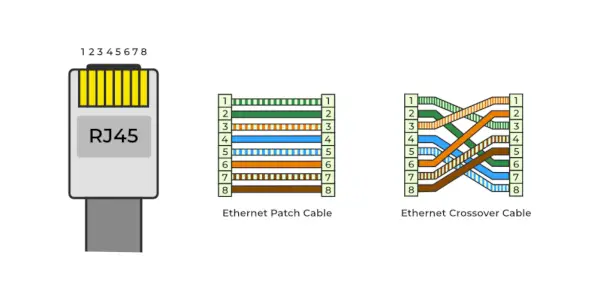

Priključek RJ45:

Ta priključek RJ45 je na voljo v dveh standardih, tj. T568A in T568B. vsak od teh deluje kot pin IN in pin Out za ethernetni kabel za izvajanje prenosa podatkov. edina razlika med tema dvema kabloma je ožičenje zelenih in oranžnih parov.

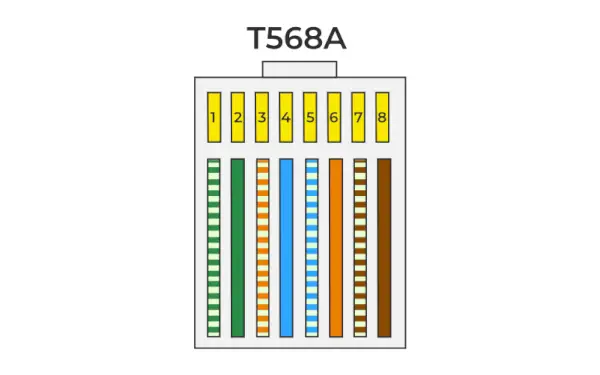

RJ45 kabel Pin Out barvna koda T568A:

T568A je pogosto uporabljen standard za pinout za ethernet kable. Vrhunec tega standarda je, da je nazaj združljiv z enim parom in dvoparnim USOC (univerzalna koda za naročanje storitev).

Tukaj je tabela barvnih kod za standard T568A:

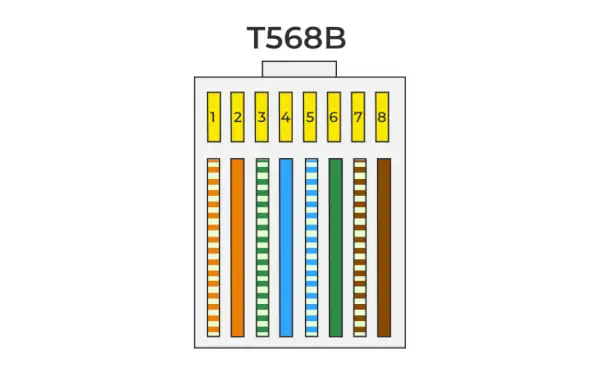

RJ45 kabel Pin Out barvna koda T568B :

Ta standard zagotavlja boljšo zaščito pred šumom, prav tako pa učinkoviteje izolira signal v primerjavi s T568A. Združljiv je samo z enoparno shemo ožičenja USOC.

Tukaj je tabela barvnih kod za standard T568B:

Značilnosti konektorja RJ45:

1. Odlično tesnjenje in vodoodpornost. da zagotovite, da se priključek RJ45 lahko uporablja v različnih okoljih.
2. Zagotavlja močan prenos signala zaradi popolnega sistema zaščite.
3. Zagotavlja varnostni sistem zaklepanja, ki zagotavlja, da se konektor med uporabo ne loči.
4. Prenaša informacije z zelo visoko hitrostjo, kar pomaga doseči maksimalno funkcijo prenosa podatkov v najkrajšem možnem času.

Zaključek:

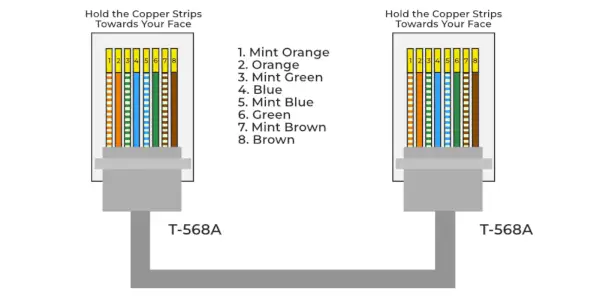

Konektorji so na voljo v dveh standardih, T568A in T568B. Kabel ima lahko enake ali različne priključke na obeh koncih. Glede na vrsto kablov, kot so ravni in križni. pri ravni prek obeh koncev imata enake konektorje bodisi T568A ali T568B, pri crossoverju pa sta oba konca različna.
